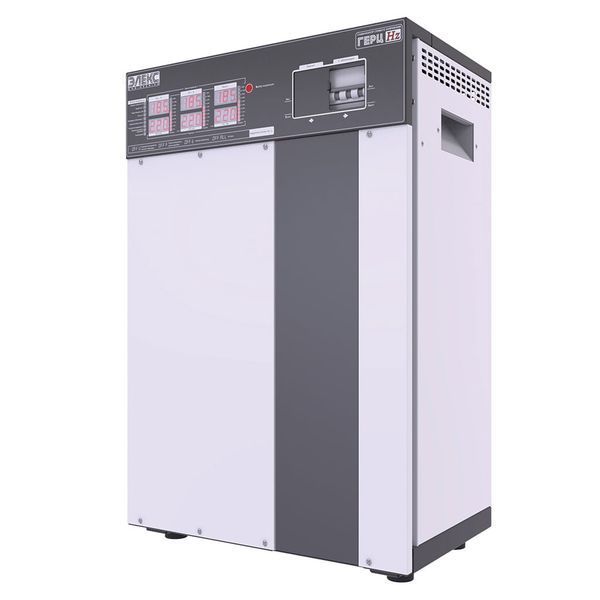

Трифазний стабілізатор напруги ГЕРЦ У 36-3/63 v3.0 призначений для роботи в електричних мережах з коливаннями напруги від 150 до 260В. У цьому діапазоні апарат гарантовано видає на виході напругу в рамках 220 ± 1-1.5%, що забезпечується за рахунок використання 36 ступенів стабілізації відповідно. Модельний ряд Герц по потужності може бути на 16.5, 22.5, 27, 33, 41 і 53 кВт, що відповідає робочому струму на 25, 32, 40, 50, 63 і 80А на фазу.

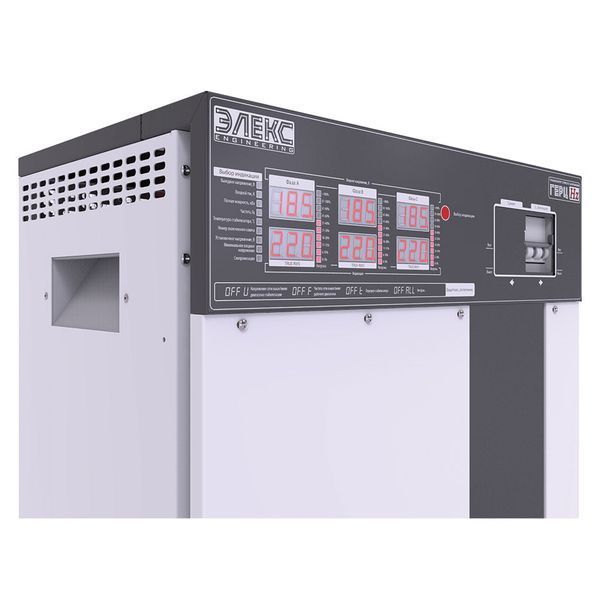

До особливостей даного стабілізатора можна віднести подвійний LED-індикатор на фазу, лінійна смуга завантаження, наявність механічного транзиту (байпас), підлогове виконання, наявність вхідних і вихідних фільтрів для захисту від високочастотних перешкод, безшумну роботу за рахунок використання тороїдальних трансформаторів та тиристорних ключів.
При необхідності отримати на виході стабілізатора напруга відмінне від 220В в Герц є функція регулювання даного значення в діапазоні 200-230В. В ручному режимі можна поміняти напруга на виході з кроком 1В. При це зміни будуть застосовуватися одночасно до всіх фазах.
Стабілізатор Герц має можливість ручного підстроювання нижнього порогу відключення (60-135В). Ця функція затребувана для навантаження з високими пусковими струмами, при запуску якої можлива сильна просадка напруги та аварійне відключення стабілізатора. При активації даної опції стабілізатор протягом хвилини дасть можливість запустити будь-який двигун або насос навіть при осіданні напруги до 60В в мережі.
Вбудований режим синхронізації фаз дозволить миттєво відключити трифазному навантаженні, захищаючи її від перебоїв з напругою і зникнення живлення на фазах (однієї або двох). Ця функція має ручне управління і тому може в будь-який час бути відключена. В цьому випадку фази будуть працюють незалежно один від одного.
Встановлювати і експлуатувати стабілізатор ГЕРЦ У 36-3/63 v3.0 рекомендується в сухих і опалювальних приміщеннях. Даний апарат призначений для підлогової установки. Підключення здійснюється до існуючої проводки через клемну колодку.
| Робочий струм, А |
3 × 63 |
| Номінальна потужність, кВА/кВт |
41.0 |
| Кількість ступенів стабілізації |
36 |
| Тип ключа |
тиристор |
| ККД стабілізатора не нижче,% |
98 |
| Споживча активна потужність на холостому ході не більше, Вт |
20 |
| Номінальна вихідна напруга, В |
220 |
| Мінімальний робочий вхідна напруга, В |
100 |
| Максимальна вхідна робоча напруга, В |
280 |
| Регулювання нижнього порогу відключення, В |
60-135 |
| Регулювання напруги на виході, В |
200-230 |
| Точність в діапазоні стабілізації,% |
1 |
| Час реакції на зміну вхідної напруги, мс |
20 |
| Частота мережі, Гц |
45-65 |
| Вимірювання вхідного струму і повної потужності |
є |
| Обмеження струму КЗ і перевантаження |
вхідний автоматичний вимикач з С-характеристикою електромагнітного захисту |
| Механічний Байпас |
є |
| Аналізатор мережі та стану стабілізатора |
є |
| Дублююча захист від перенапруг |
є |
| Мікроконтроллерні управління |
є |
| Вхідний дросель |
є |
| Вихідний дросель |
є |
| Захист від перегріву |
є |
| Мінімальний перетин жил кабелю для підключення, мм² |
10 |
| Максимальний перетин жил кабелю для підключення, мм² |
40 |
| Примусове охолодження |
двошвидкісний вентилятор |
| Габаритні розміри, мм, не більше |
725х480х310 |
| Маса, кг, не більше |
75 |
| Гарантія, років |
3 (10 на трансформатор) |
