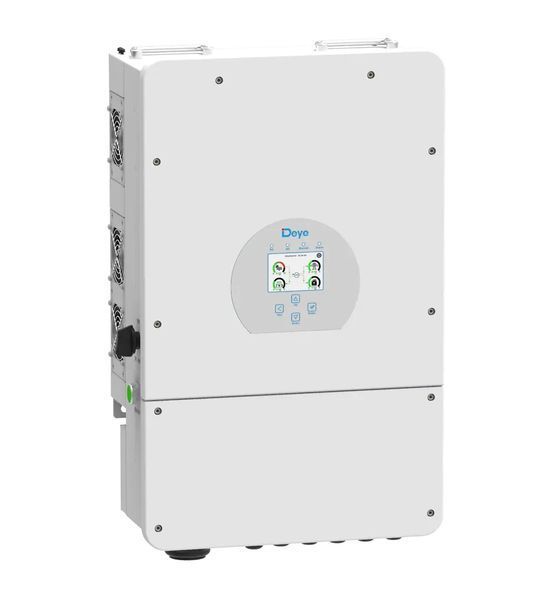

Гибридный инвертор Deye SUN-8K-SG01LP1-EU
Гибридный инвертор Deye SUN-8K-SG01LP1-EU — это устройство для преобразования постоянного тока от солнечных панелей в переменный ток для питания бытовой техники. Также может работать как источник бесперебойного питания (ИБП) — даже без подключения солнечных панелей.
Это один из самых универсальных гибридных инверторов на рынке. Он может работать как от внешней электросети, так и автономно. Также поддерживается работа с аккумуляторами для накопления энергии или без них — как обычный сетевой инвертор. Deye умеет комбинировать и распределять энергию из разных источников: сети, солнечных панелей, аккумуляторов и генератора. Пользователь может задать различные сценарии использования каждого источника. SUN-8K-SG01LP1-EU подходит как для уличной установки (IP65, широкий температурный диапазон), так и для установки в доме или квартире — инвертор работает практически бесшумно.
Универсальный инвертор Deye для любых сетей
При установке трёх таких инверторов они могут объединяться в полноценную трёхфазную сеть с суммарной мощностью 24 кВт — без проблем с перекосом фаз. Также доступно параллельное подключение до 16 инверторов, для увеличения общей мощности системы.
Работа с солнечными панелями
Инвертор оснащён двумя МРРТ-контроллерами (по 5200 Вт/13А каждый), суммарно до 10,4 кВт. Благодаря дополнительному умному порту Smart Load, можно подключить дополнительный микроинвертор — и использовать третье солнечное поле. Также возможна работа с ветрогенератором для максимальной автономии.
Инвертор позволяет гибко настраивать сценарии:
-
при достаточном солнечном освещении — заряжает АКБ, питает дом и продаёт излишки в сеть;
-
при нехватке солнечной энергии — добавляется питание из АКБ или из сети;
-
ночью — возможно полное питание от аккумуляторов либо переключение на сеть.
Инвертор Deye как ИБП (UPS)
Инвертор может работать без солнечных панелей как полноценный источник бесперебойного питания. В нормальном режиме питание поступает из городской сети, а при её отключении автоматический переход на аккумуляторы происходит за 4 мс, что безопасно для всей бытовой техники (в т.ч. холодильников и кондиционеров). Время автономной работы зависит от объёма аккумуляторов и нагрузки.
Если аккумуляторы почти разряжены, а электросеть не восстановилась — инвертор может автоматически запустить генератор через специальный порт. Через меню на сенсорном экране настраивается ток зарядки и мощность, подаваемая на дом. Поддерживаются дизельные, инверторные бензиновые и обычные бензогенераторы, работающие в диапазоне 50 Гц ±2 Гц.
Выход переменного тока
Номинальная мощность инвертора — 8000 Вт, максимальная кратковременная — 8800 Вт, а при запуске нагрузок с высоким пусковым током — до 16 кВт на 5 секунд. Мощность 8 кВт доступна в автономном режиме, в режиме Bypass — до 45А. При наличии внешней сети активируется режим Bypass, при котором инвертор напрямую передаёт питание в дом, без стабилизации напряжения.
Функция сглаживания пиков нагрузки позволяет использовать мощность выше лимита, выделенного энергокомпанией, временно компенсируя её из аккумуляторов.
Управление
Инвертор оснащён цветным сенсорным экраном с понятным интерфейсом. Все параметры можно настраивать прямо с экрана — без компьютера. Для удалённого контроля предусмотрен Wi-Fi-модуль. Через приложение Solarman можно отслеживать в реальном времени:
-
выработку энергии,
-
подключение/отключение от сети,
-
генерацию от панели, генератора,
-
заряд/разряд аккумуляторов.
Данные отображаются в виде графиков по часам, дням и годам.
Работа с аккумуляторами
Инвертор поддерживает свинцово-кислотные (GEL, AGM) и литиевые аккумуляторы. Рабочее напряжение: 40–60 В. Инвертор может отдавать ток до 190А (~8,8 кВт). Для точной работы с литиевыми АКБ предусмотрена шина CAN — обмен данными с батареей (напряжение, температура, уровень заряда и т.д.). При использовании совместимых АКБ (рекомендуются Dyness и Pylontech) отображается точный процент заряда как на смартфоне.
Продажа электроэнергии в сеть
Инвертор поддерживает продажу электроэнергии в сеть. Возможны разные схемы:
-
резервирование критически важной нагрузки и продажа излишков;
-
ограничение генерации в пределах собственных потребностей;
-
полная передача излишков в сеть
Умный порт генератора / Smart Load
В отличие от большинства инверторов, где генератор подключается через городскую сеть с внешней автоматикой, у Deye есть отдельный интеллектуальный порт со встроенной автоматикой, связанной с настройками инвертора.
Примеры использования:
-
запуск генератора при падении заряда АКБ ниже 30%, остановка при 90%;
-
настройка работы по дням, часам, процентам — чтобы, например, не запускать генератор ночью, если это нежелательно;
-
использование Smart Load как выход на избыточную нагрузку — например, для обогрева бойлера при надлишке энергии;
-
подключение дополнительного микроинвертора или ветрогенератора через этот порт — для расширения системы.
Тех. документація
| Модель |
SUN-5K-SG01LP1-US |
SUN-6K-SG01LP1-US |
SUN-7.6K-SG01L P1-US/EU |
SUN-8K-SG01L P1-US/EU |
| Вхідні дані батареї |
| тип батареї |
Свинцево-кислотний або літій-іонний |
| Діапазон напруги батареї (В) |
40~60 |
| Макс. Струм зарядки (A) |
120 |
135 |
190 |
190 |
| Макс. Розрядний струм (A) |
120 |
135 |
190 |
190 |
| Крива зарядки |
3 Етапи / Вирівнювання |
| Зовнішній датчик температури |
Так |
| Стратегія заряджання літій-іонної батареї |
Самоадаптація до BMS |
| Вхідні дані рядка PV |
| Макс. Вхідна потужність постійного струму (Вт) |
6500 |
7800 |
9880 |
10400 |
| Номінальна вхідна напруга PV (В) |
370 (125~500) |
| Початкова напруга (В) |
125 |
|
Діапазон напруг MPPT (В)
|
150-425 |
| Діапазон напруги постійного струму при повному навантаженні (В) |
300-425 |
200-425 |
| Вхідний струм PV (A) |
13+13 |
26+13 |
26+26 |
| Макс. PV ISC (A) |
22+22 |
44+22 |
44+44 |
| Кількість трекерів MPPT |
2 |
| Кількість рядків на трекер MPPT |
1+1 |
2+1 |
2+2 |
| Вихідні дані змінного струму |
| Номінальна вихідна активна потужність змінного струму (Вт) |
5000 |
6000 |
7600 |
8000 |
| Макс. Выходная мощность переменного тока (Вт) |
5500 |
6600 |
8360 |
8800 |
| Номинальный выходной ток переменного тока (A) |
20,8/24 |
25/28,8 |
31,7/36,5 |
34,5/33 |
33,3/38,5 |
36,4/34,8 |
|
Максимальный выходной ток переменного тока (A)
|
22,9/26,4 |
27,5/31,7 |
34,8/40,2 |
38/36.3 |
36,7/42,3 |
40/38,3 |
| Макс. Постоянное прохождение переменного тока (A) |
50 |
|
Пиковая мощность (offff сетка)
|
2 час номинальной мощности, 10 с
|
|
Диапазон регулирования коэффициента мощности
|
0,8 ведет к 0,8 отстает
|
|
Фактор мощности
|
1 |
| Выходная частота и напряжение |
50/60 Гц; L1/L2/N(PE) 120/240 В переменного тока (разделенная фаза), 208 В переменного тока (2/3 фазы),
L/N/PE 220/230 В переменного тока (однофазный)
|
| Тип сетки |
Разделенная фаза; 2/3 фазы; Однофазный |
| Полное гармоническое искажение (THD) |
<3% (от номинальной мощности)
|
|
Инжекция постоянного тока
|
|
| Эффективность |
| Макс. Эффективность |
97,60% |
| Евро Эффективность |
97,00% |
| Эффективность MPPT |
99,90% |
| защита |
|
Интегрированный
|
Защита от островков, защита от обратной полярности входа PV-струны,
Выявление резистора изоляции, блок мониторинга остаточного тока, защита от превышения тока на выходе,
Защита от короткого замыкания на выходе, защита от перенапряжения
|
|
Категория перенапряжения
|
DC Тип II/AC Тип 3 |
| Сертификаты и стандарты |
| Регулировка сети |
VDE4105, IEC61727/62116, VDE0126, AS4777.2, CEI 0 21, EN50549-1,
G98, G99, C10-11, UNE217002, NBR16149/NBR16150
|
| Безопасность ЭМС/Стандарт |
IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
| Общие данные |
| Диапазон рабочих температур (℃) |
-40~60 ℃, >45 ℃ Снижение номинальных параметров |
| Охлаждение |
Умное охлаждение |
| Шум (дБ) |
≤30 дБ
|
| Связь с BMS |
RS485; МОЖЕТ |
| Вес (кг) |
32 |
|
Размер шкафа (ШxВxГ мм)
|
420×670×233 (без разъемов и кронштейнов)
|
| Степень защиты |
IP65 |
| Стиль установки |
Настенные |
